一、車輛基本簡介

 本產品是有固安特公司嚴格按照國家標準GB 21500—2008；Q/GAT 10—2022自行設計、制造的一款專門服務非煤礦山井下運費爆破器材的箱式柴油運輸車。產品選用玉柴非道路國三排放的YC4A160-T300型發動機，功率高達160馬力。本型柴油機噪音低，排放好，扭矩大，功率儲備大。采用美國德納技術的雙制動系統濕式制動橋，四輪驅動，通過性好；雙制動系統，安全可靠；輪邊減速，驅動力大爬坡能力強。雙變型液力驅動，高低速實現動力換檔，車輛行駛中不用駐車就可以直接換高速擋，實現四個鍵檔無極變速，操作簡便；扭矩大。由通過公安部授權檢測通過的專業生產廠家制造的器材運費廂，安全性強，可靠性高。雙駕乘人員設計，有效解決押運員隨車問題?？諝鉁p震+彈簧板組合方式，即解決了駕乘舒適度問題也適應了車輛自重大的問題。全液壓轉向，操作輕便。貴金屬催化及特制水過濾裝置雙重發動機尾氣處理，有效降低排放物標準發動機前置長頭型，有效防護駕駛員安全；冷暖空調，實現駕駛員舒適工作；軟包內飾，降噪美觀。

二、 基本技術參數：

 額定載人數：2人           額定載重量：5噸

外形尺寸：6200×2100×2620（長×寬×高） 貨箱尺寸（內部）：2950*1950*1550

離地間隙：≥230毫米       爬坡度：≥14°

轉彎半徑（外側）：9500毫米   驅動方式：四輪驅動

操作質量：5800KG         牽引力：65千牛

發動機：玉柴YC4A160-T300     功率116千瓦

液力傳動變速箱

行車制動液壓制動全封閉濕式制動橋   駐車制動彈簧制動液壓釋放

前進四檔（Km/h）：I檔：10  II檔： 16  III檔：24   IV 檔 **

倒退兩檔（Km/h）：I檔：9   II檔：**

三、主要部件詳圖

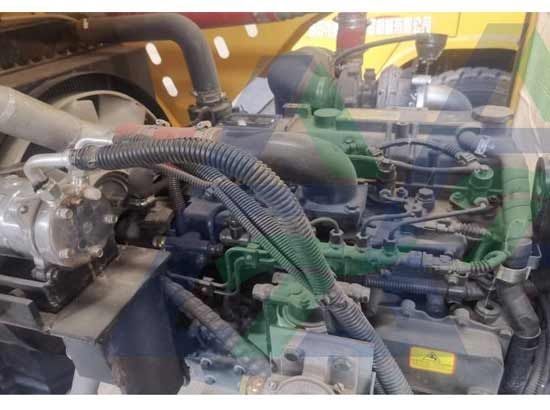

玉柴160馬力非道路國三發動機（非道路標準低速大扭矩）

輪邊減速行駐一體濕式制動橋（工程機械橋載荷大，扭矩大）

寬基高載荷礦山專用輪胎

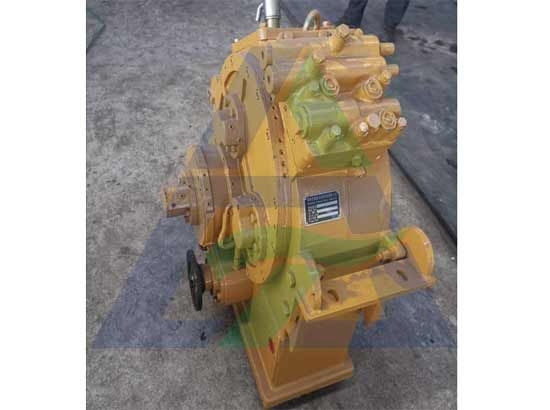

2X2四檔全動力換檔變速箱

公安部備案專業廠家生產炸藥箱

大功率冷暖空調

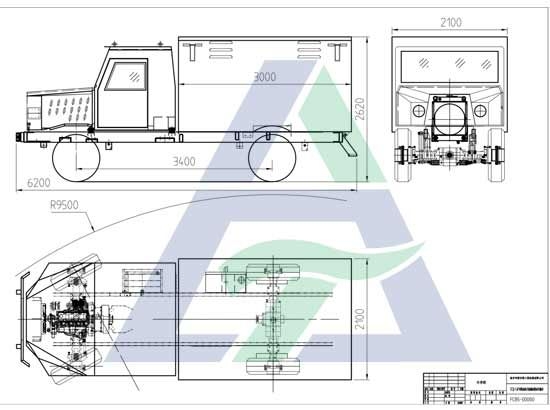

四、技術參數示意圖：

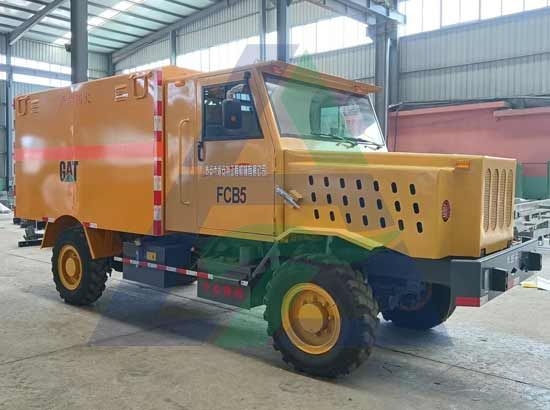

五、整機外觀圖
